产品描述
在协作传感系统中，SX-2821 多目标跟踪雷达充当基础感知单元。它不是孤立运行，而是充当复杂安全边界的中枢神经系统，为辅助传感器提供连续、高精度的目标坐标数据。通过将精确的空间信息无缝地馈送到光电跟踪设备（PTZ 摄像机）、声威慑装置和专门的驱鸟系统，它可以确保后续对策得到绝对精确的指导。
当部署在现场时，操作员立即注意到重型、触感冷的铝合金外观——这是其专为恶劣环境而设计的坚固工程的物理证明。该雷达广泛适用于关键场地保护、快速发展的低空经济、机场鸟类危险检测、空中交通管制以及要求严格的边境和海防行动。其静音、固态运行确保其保持谨慎，同时在受限空域和地面周边保持隐形、难以穿透的监视穹顶。
该雷达基于先进的信号处理算法和高度精细的系统硬件架构，在测量距离、速度、方位角和高度方面表现出卓越的精度。这种精度可直接转化为可操作的情报，为指挥中心提供稳定的传感数据，消除关键决策和目标对策期间的猜测。
该装置采用先进的 2D 有源电子扫描阵列 (AESA) 设计，可实现方位角和仰角平面的广泛覆盖。在高性能信号处理器的支持下，它能够在整个视场内同时实时检测和跟踪多个运动目标。这种能力可确保处理涉及无人机群或多个地面入侵者的复杂大面积场景，而不会导致系统过载。
在高刷新率情况下，雷达采用先进的跟踪滤波算法。这显着增强了其锁定并连续跟踪高速、高机动性目标（例如规避无人机或快速移动的沿海船只）的能力，确保目标轨迹在操作员屏幕上保持不间断。
先进的杂波抑制技术使系统即使在被强烈地面反射或恶劣天气杂波严重遮挡的复杂电磁环境中也能有效提取微弱的目标信号（如微型无人机）。通过保持极低的误报概率，它可以防止操作员疲劳并确保每个警报都值得立即关注。
内部架构不包含机械扫描部件或冷却风扇。这种全固态设计不仅可以实现完全静音的操作，还可以大大减少与移动部件相关的磨损。其结果是设备可靠性极高，部署寿命更长，并显着降低了日常维护需求。
该系统支持边扫描边跟踪 (TWS) 和目标跟踪 (TAS) 功能，能够对多个不同目标进行动态集中监视。雷达波束可以在微秒内进行电子控制，以优先处理高威胁物体，同时保持总体态势感知。
该雷达专为现代安全生态系统而构建，支持包括 TCP/IP 在内的标准网络协议。这使得它能够与现有的 C2（指挥和控制）系统、光学跟踪设备和主动反无人机对抗措施无缝对接，将各个组件编织成统一的自动化防御网络。
该设备配有直观的视觉控制终端，可简化复杂的空域数据。该软件具有人工智能辅助目标分类、实时轨迹预测、自动防区突破警报等功能，大大降低了安全人员的认知负荷和决策门槛。
在离开制造工厂之前，每个单元都经过严格的极端温度和电磁兼容性测试，以保证工业和军用级的全天候性能。准确的操作参数严格校准为下面列出的值。
1. 工作频段：X-Band
2. 技术：AESA

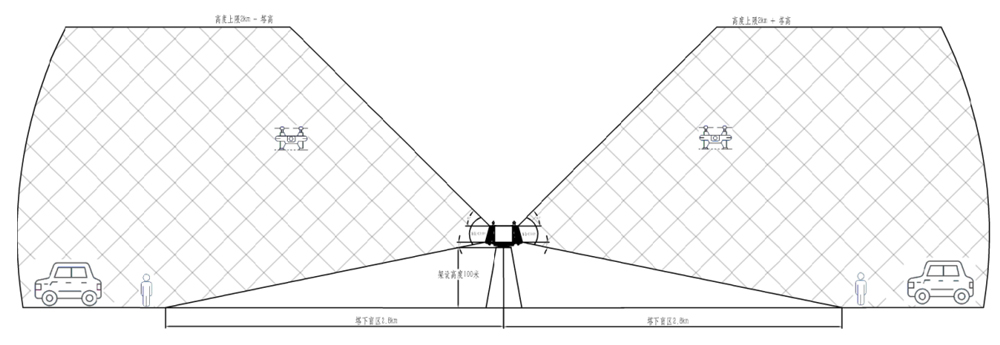

3. 测量范围
① 探测距离：≥15km
② 盲区：≤150m
③方位覆盖：360°
④ 仰角覆盖范围：-2°~45°
⑤ 最大检测高度：2000m
⑥ 速度测量范围：1-150m/s
4. 检测范围
①小型无人机（RCS=0.01m²、大疆精灵4）：≥8km
② 中型无人机（RCS=1m²）：≥15km
③ 汽车、直升机（RCS=5m²）：≥15km
5. 测量精度（有效值）
①测距精度：≤8m
② 速度精度：≤0.5m/s
③角度精度：≤0.3°（方位角）、≤0.3°（仰角）
6. 刷新率：2.5s（TWS）、0.25s（TAS、单阵列2个目标、4个阵列8个目标）
7、同时跟踪能力：≥2000个目标（单阵400个目标） 8个目标（TAS，单阵2个目标）
8、环境适应性
① 工作温度：-40℃～+55℃
② 工作湿度：≤90%
③防护等级：IP66
9. 接口/电源
① 电源：AC 220V/16A（圆形航空接头）
② 功耗：≤3200W（单阵列≤800W）
③通讯：以太网（Circular Aviation Connector），支持TCP/IP协议

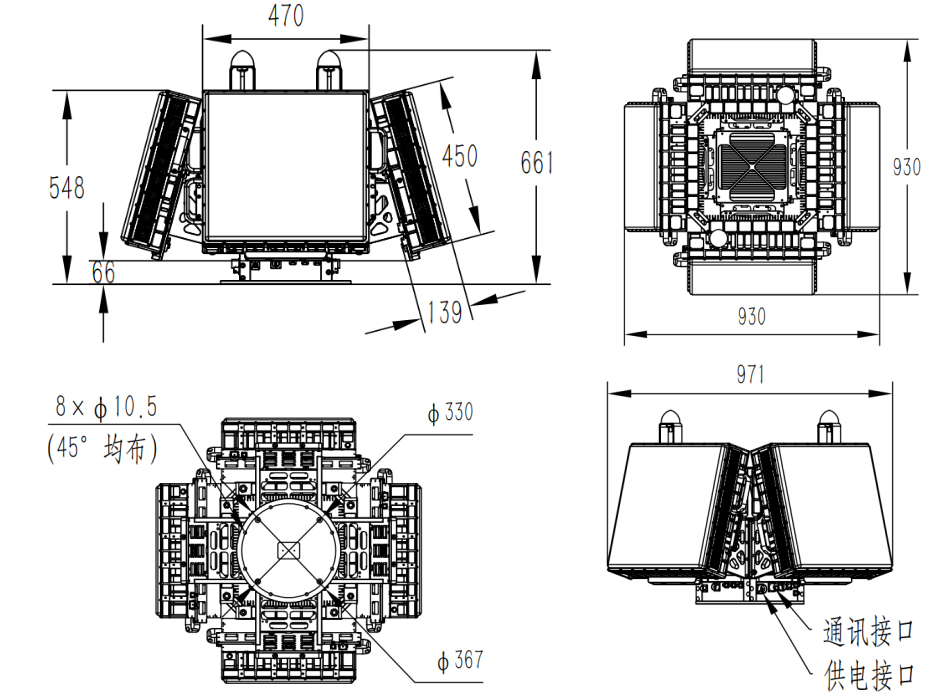

10、尺寸/重量：≤140公斤（四面阵）
物品 | 尺寸（毫米） | 重量（公斤） | 包装尺寸 (mm) | 包装重量（公斤） |
单面阵列 | ≤520*480*140 | 20公斤 | ≤780*730*290 | 37公斤 |
中央控制单元 | ≤890*890*680 | 60公斤 | ≤960*1030*660 | 110公斤 |
四面阵列（含中央控制单元） | ≤940*940*680 | 140公斤 | / | / |
三脚架 | ≤1100*450*450 | 11公斤 | ≤1100*450*450 | 14公斤 |

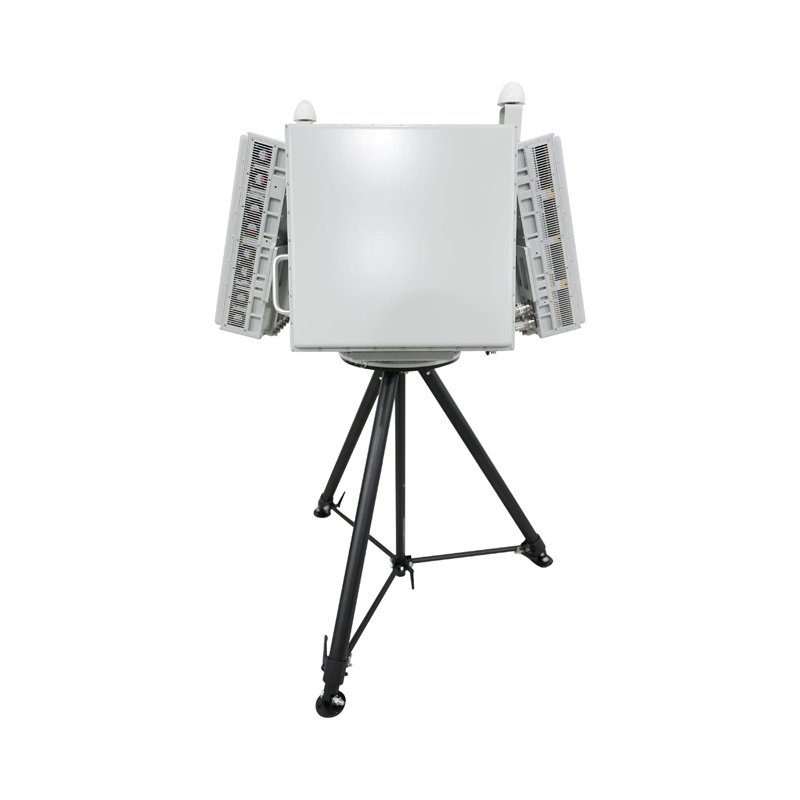

该系统采用保护性铝合金运输箱包装，确保敏感电子设备在运输过程中保持安全。安全闩锁和重型圆形航空连接器的触觉反馈凸显了该系统已做好现场部署的准备。无论是选择在围墙上永久固定支架安装，还是选择用于临时活动安全的快速部署三脚架设置，随附的硬件都提供了完整的部署灵活性。
不 | 姓名 | 数量 | 单元 | 描述 |
1 | 雷达主机单元 | 4 | 单元 |
|
2 | 安装支架 | 1 | 放 |
|
3 | 三脚架 | 1 | 单元 | 可选，默认不包含 |
4 | 单阵列运输箱 | 4 | 单元 | 铝合金运输箱 |
5 | 支架运输箱 | 1 | 单元 | 铝合金运输箱 |
6 | 电源适配器 | 1 | 电缆 | 交流220V/16A，长度15m |
7 | 通讯电缆 | 1 | 电缆 | 连接雷达与显示控制终端，长度15m |
8 | 组装工具和螺丝 | 1 | 放 | 用于组装主机、底座、三脚架 |
9 | 文档 | 1 | 复制 | 用户手册等（电子版） |

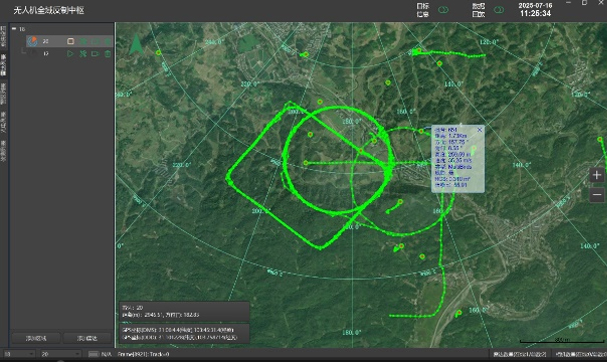

雷达检测小型无人机：在商业无人机等低 RCS 目标突破关键边界之前有效识别它们。

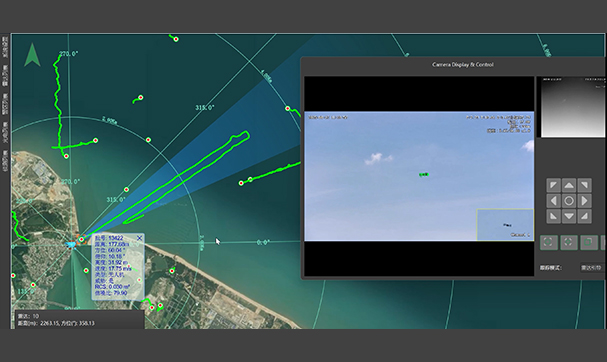

海面无人机的雷达和摄像头协调检测：无缝引导光学传感器以目视确认雷达在水面上的接触情况。

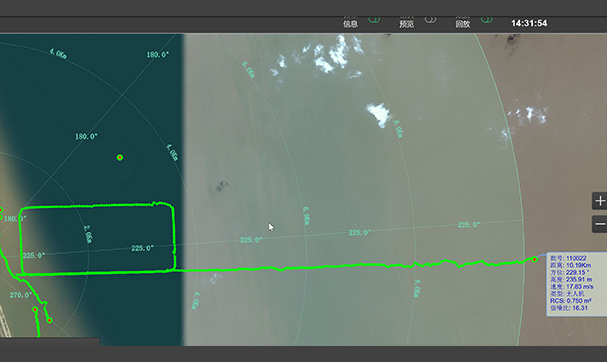

雷达探测海面无人机：克服波浪杂波，对快速移动的海上威胁保持一致的跟踪。

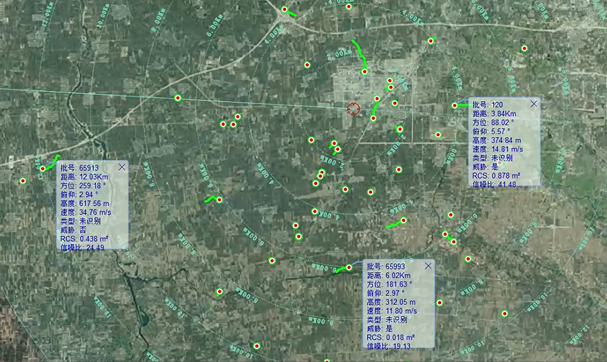

多目标小型无人机的雷达检测：通过同时跟踪数十个独立的空中坐标来管理复杂的群体场景。
部署复杂的多目标跟踪雷达需要的不仅仅是硬件交付。我们提供全面的全生命周期技术支持，从初始现场勘察和定制解决方案设计开始，一直到现场安装、系统校准和操作员实际培训。这确保了复杂的安全项目不仅能够顺利实施，而且能够保持长期运营准备状态。
由于了解安全要求因地区和应用程序而异，因此该系统具有广泛的定制功能。底层数据接口和软件架构开放，可进行二次开发，允许集成到专有命令系统中。此外，可以调整硬件参数以符合特定的国家频率法规或独特的行业需求。
该雷达的实际有效性已在众多实际部署中得到证明。从国际机场的持续鸟类危害监测到崎岖海岸线的反走私预警系统以及关键能源设施的低空无人机防御，其拦截和监测能力已经过世界各地运营商严格的现场测试和验证。
