产品描述
在协作传感系统中，这款 X 波段雷达充当基础感知单元，向其他连接的传感器（例如光电 (EO) 设备、射频分析仪和自动驱鸟系统）提供连续的高精度目标数据流，以实现精确、实时的引导。用手抚摸经过精密铣削、哑光处理的航空级铝制外壳，您可以立即感受到其核心设计的坚固耐用性。由于采用全固态架构，该系统运行时安静，没有传统扫描设备通常产生的机械噪音。
该雷达广泛适用于关键场地防护、快速发展的低空经济、机场鸟类探测、空中交通管制网络一体化、严密的边海防等各种苛刻领域。通过无缝融合多传感器数据，建立多维、立体的安全边界，消除盲点。无论是部署在偏远、风吹的沿海悬崖上还是繁忙的城市控制塔顶，该系统都能确保操作员保持绝对的态势感知，将原始大气回波转化为可操作的救生情报。
该雷达基于先进的信号处理算法和高度精细的系统硬件架构，在距离、速度、方位角和高度测量方面表现出出色的精度。通过复杂的微多普勒特征提取，可以精确识别和分类雷达截面极小的目标，如微型无人机或鸟类目标，为指挥决策和目标跟踪/对抗提供稳定、精确的传感数据。
该雷达采用 2D AESA（有源电子扫描阵列）设计，可实现方位角和仰角的广泛覆盖。在高性能信号处理器的支持下，它能够实时检测和跟踪整个视场内的多个移动目标，能够处理复杂、大面积、多目标的场景，而不会丢失关键轨迹。
在高刷新率条件下，雷达采用先进的跟踪滤波算法，显着增强对高速、高机动目标的跟踪能力。这可以确保在操作员的显示屏上以绝对清晰的方式绘制出不稳定的飞行路径（通常是由规避无人机或不可预测的野生动物引起的）。
先进的杂波抑制技术能够在具有强地面杂波或天气杂波的复杂电磁环境中有效提取微弱目标信号。利用智能频段控制，它主动减轻外部射频干扰，保持极低的误报概率，并大幅提高拥挤的城市或机场频谱中的整体雷达效率。
不含机械扫描部件和冷却风扇，设备可靠性高，维护成本低。这种无风扇固态工程不仅延长了使用寿命，还确保了卓越的环境适应性。机组在大雨、浓雾、大雪天气下仍能稳定运行，大幅降低安防基础设施的长期生命周期成本。
支持TAS（Track While Scan）跟踪能力，可同时对多个目标进行集中监视。这使得操作员能够保持广泛的态势概览，同时将集中的精力集中到特定的、高优先级的威胁上。
以下技术参数定义了该 X 波段雷达系统的操作边界和严格的性能指标。这些规格旨在满足严格的行业合规性和安全认证，确保设备满足民用航空表面运动雷达 (SMR) 应用、精确进近监控和军用级空域管理所需的严格监管标准。下面列出的每个值都代表经过验证的现场性能，确保采购团队可以自信地将该装置集成到现有的安全框架中，因为知道它可以承受极端温度、高湿度和无情的连续运行。
1.工作频段：X波段
2.技术：AESA

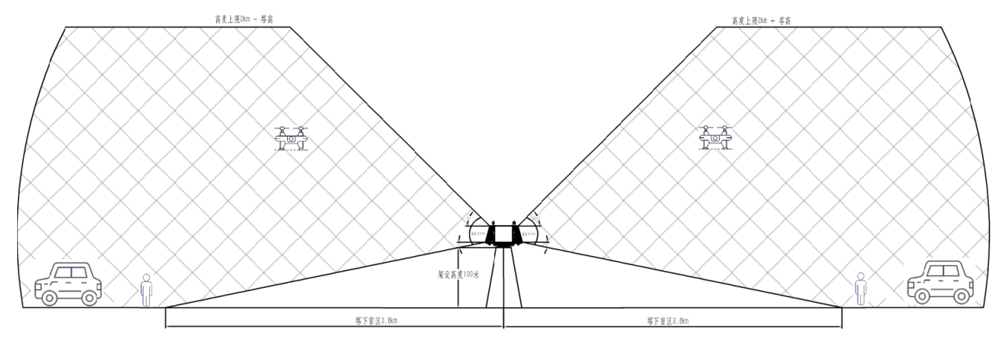

3.测量范围
① 探测距离：≥8km
② 盲区：≤100m
③方位覆盖：360°
④ 仰角覆盖范围：-2°~45°
⑤ 最大检测高度：1500m
⑥ 速度测量范围：1-150m/s
4.检测能力
①小型无人机（RCS=0.01m²、大疆精灵4）：≥5km
② 汽车、直升机（RCS=5m²）：≥8km
5.测量精度（有效值）
①测距精度：≤8m
② 速度精度：≤0.5m/s
③角度精度：≤0.5°（方位角），≤0.5°（仰角）
6.刷新率：2.5秒（TWS），0.5秒（TAS，单阵列2个目标，4个阵列8个目标）
7.同时跟踪能力：≥2000个目标（单阵400个目标） 8个目标（TAS，单阵2个目标）
8.环境适应性
① 工作温度：-40℃～+55℃
② 工作湿度：≤90%
③防护等级：IP66
9.接口/电源
① 电源：AC 220V/10A（圆形航空接头）
② 功耗：≤1600W（单阵列≤400W）
③通讯：以太网（Circular Aviation Connector），支持TCP/IP协议
尺寸/重量：
物品 | 尺寸（毫米） | 重量（公斤） | 包装尺寸 (mm) | 包装重量（公斤） |
单面阵列 | 420*345*126 | 10.5公斤 | 585*450*255 | 18公斤 |
中央控制单元 | 480*480*720 | 25公斤 | 670*670*1080 | 77公斤 |
电源适配器 | 400*170*100 | 10 | 位于主控装运箱内 | |
三脚架 | 1950*1950*1430 | 14公斤 | 410*410*1110 | 17公斤 |
打开系统包装后，您会看到精心组织的部署套件，专为快速现场组装而设计。重型铝合金运输箱锁紧时发出令人放心的牢固咔嗒声，保护敏感阵列免受运输冲击和环境侵入。在内部，厚实的泡沫成型件牢固地支撑着雷达主机单元、中央控制模块和大规格航空连接器。这些圆形航空连接器在拧入到位时可提供令人满意的触觉反馈，确保电源和以太网通信的防水、故障安全链接。这种全面的包装方法可确保现场技术人员立即拥有从安装支架到组装工具的所有必要组件，无论是固定安装还是便携式三脚架设置。
不 | 姓名 | 数量 | 单元 | 描述 |
1 | 雷达主机单元 | 4 | 单元 |
|
2 | 安装支架 | 1 | 放 |
|
3 | 三脚架 | 1 | 单元 | 可选，默认不包含 |
4 | 单阵列运输箱 | 4 | 单元 | 铝合金运输箱 |
5 | 支架运输箱 | 1 | 单元 | 铝合金运输箱 |
6 | 电源适配器 | 1 | 电缆 | 交流220V/16A，长度15m |
7 | 通讯电缆 | 1 | 电缆 | 连接雷达与显示控制终端，长度15m |
8 | 组装工具和螺丝 | 1 | 放 | 用于组装主机、底座、三脚架 |
9 | 文档 | 1 | 复制 | 用户手册等（电子版） |
该 X 波段检测系统的真正价值体现在其多功能的现场应用中。无论是面对海防线的腐蚀性盐雾，还是国际机场密集、复杂的电磁干扰，该装置都能提供坚定不移的性能。依靠控制终端的操作员会体验到干净、直观的视觉界面，以前被掩盖的威胁（例如低空飞行的海面无人机或不稳定的鸟群）会以精确的精度突出显示。该系统与光学摄像头协调的能力确保一旦雷达的广域扫描捕获目标，即可立即进行视觉确认，从而大大缩短安全人员的响应时间。

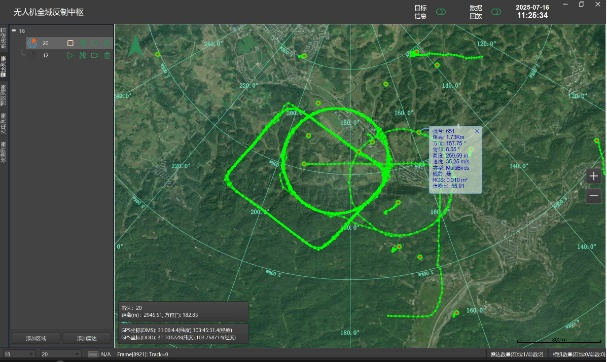

雷达探测小型无人机

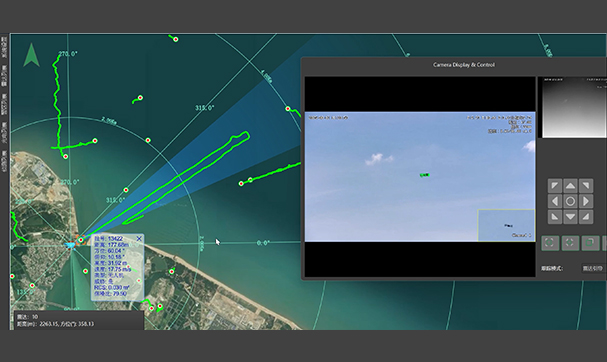

雷达与相机协同探测海面无人机

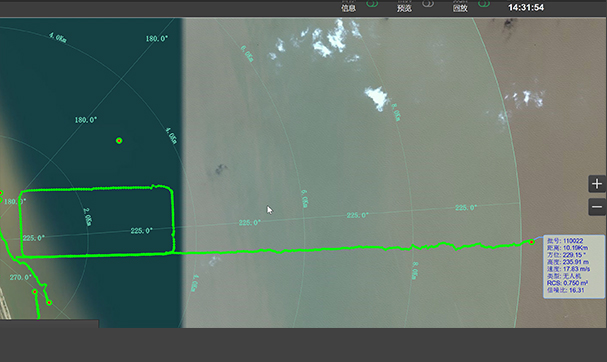

雷达探测海面无人机

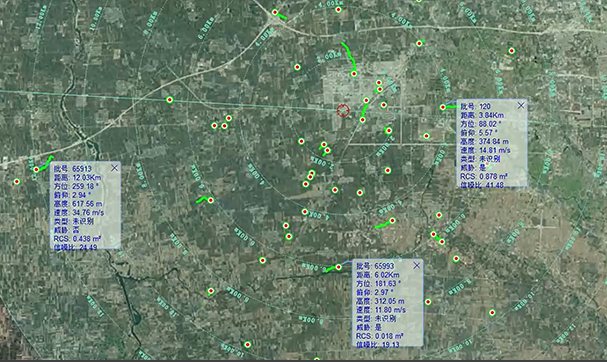

多目标小型无人机的雷达探测
