产品描述
VTS雷达用于探测和跟踪侦察监视覆盖范围内的水面舰艇和低空飞行目标，并测量目标的距离、方位角和速度等参数。它可以对管辖水域或水道内的船只、固定物体和低空飞机进行全天候监控。系统可以探测和跟踪海上和低空目标，生成目标图和跟踪数据，输出实时目标位置信息，并通过网络接口将数据传输到显示控制终端或监管平台。

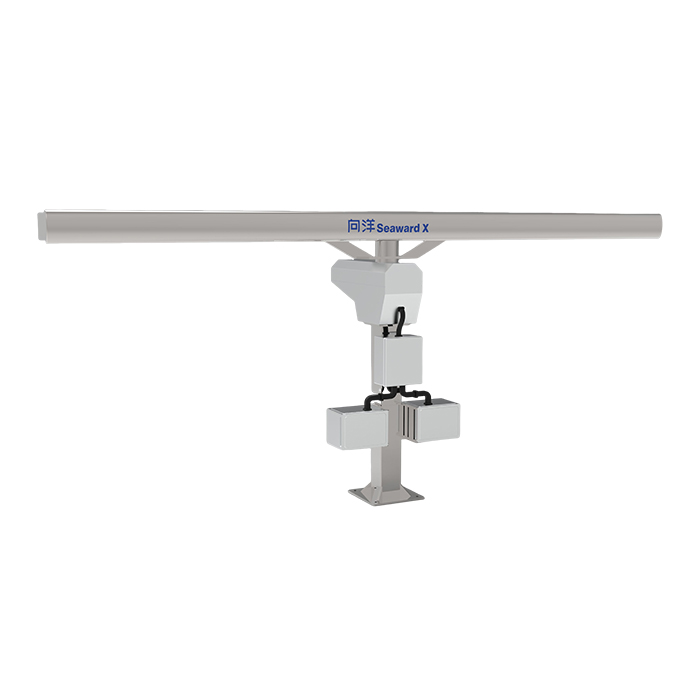

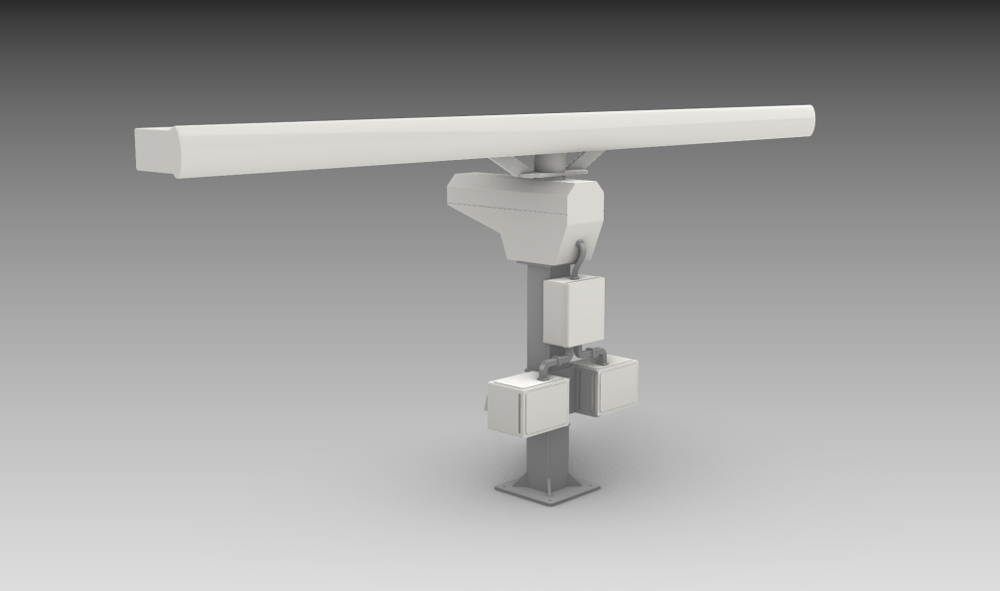

雷达系统由天线单元、转台单元、馈电分配单元、收发单元和控制终端五个核心子系统组成。
1、天线单元由天线罩、开槽波导、馈线等部件组成。
2、转台单元由支撑架、伺服系统及相关总成组成。
3、馈电分配单元包括馈电分配网络和双单元控制电路。
4、收发单元集成了发射机、低噪声放大器（LNA）、接收机、频率源、信号处理器、数据处理器、网络设备等模块。
5、控制终端由控制计算机和网络交换装置组成。雷达主机与控制终端之间采用网络通信方式进行数据传输。
雷达支持访问 AIS 等外部传感器，以实现雷达轨迹和 AIS 消息之间的数据融合。配备电子海图功能和标准网络接口，将雷达跟踪数据上传至监管平台，构建一体化区域情报态势图。为管辖范围内船舶的目标探测、识别、跟踪、处置和取证提供准确、直观、可靠的情报支持。该系统可对船舶、低空无人机等移动目标进行连续跟踪和综合监控，大幅提升海上船舶持续监视能力。
1. 天线单元
2. 处理单元
3. 转盘系统
4. 控制端子（可选）
1、固态脉冲压缩系统
2.输出目标参数，包括纬度、经度、移动速度、航向、范围和检测时间
3、机械旋转方位扫描，360°全方位覆盖
4、采用固态收发器和全相干脉冲多普勒处理技术，抗干扰性能强
5.支持AIS目标融合显示
6、自动/手动抑制海杂波、雨雪杂波以及抑制同频异步干扰
7. 内置系统自检和故障定位功能，支持故障定位至线路可更换单元（LRU）
8、远程控制功能：远程参数配置、远程开关机等。
9.支持多个盲区，有效过滤敏感和不必要的观察区域
10.支持多个追踪区域；雷达观测范围可根据实际需要调整
1. 天线类型：开槽波导天线
2.工作频率：X波段
3. 偏振：水平偏振
4. 天线长度：≥18英尺
5、发射功率：≥150W
6. 总波束增益：≥35 dBi
7、水平波束宽度：≤0.45°
8、水平旁瓣电平：≤-25dB（±10°以内），≤-30dB（±10°以外）
9. 天线最大转速：20 rpm
条件：检测概率 Pd ≥0.85，误报概率 Pf ≤10⁻⁶，转速 = 20 rpm
· 对于RCS为1000 m²的海船：探测距离R≥60 km（雷达安装高度150 m以上）
· 对于RCS为100 m²的海船：探测距离R≥40 km（雷达安装高度100 m以上）
· 对于RCS为5m²的海船：探测距离R≥20km（雷达安装高度25m以上）
最小检测范围：≤50 m
解决：
· 距离分辨率：≤10 m
· 方位分辨率：≤0.45°
检测精度：
· 测距精度：≤10m
· 方位精度：≤0.15°
数据处理：
· 目标提取方式：自动+手动
· 最大锁定跟踪目标数量：≥1000批次（可通过软件定制）
1.电压：三相380V，50Hz
2、总功耗：≤2500W
1.工作温度：-25℃～+50℃
2、储存温度：-30℃～+60℃
3、相对湿度：95%RH（@+30℃）
4.防水等级：IPX6
